Beli Paip Lancar Aloi Berasaskan Nikel Berkualiti pada Harga Kilang

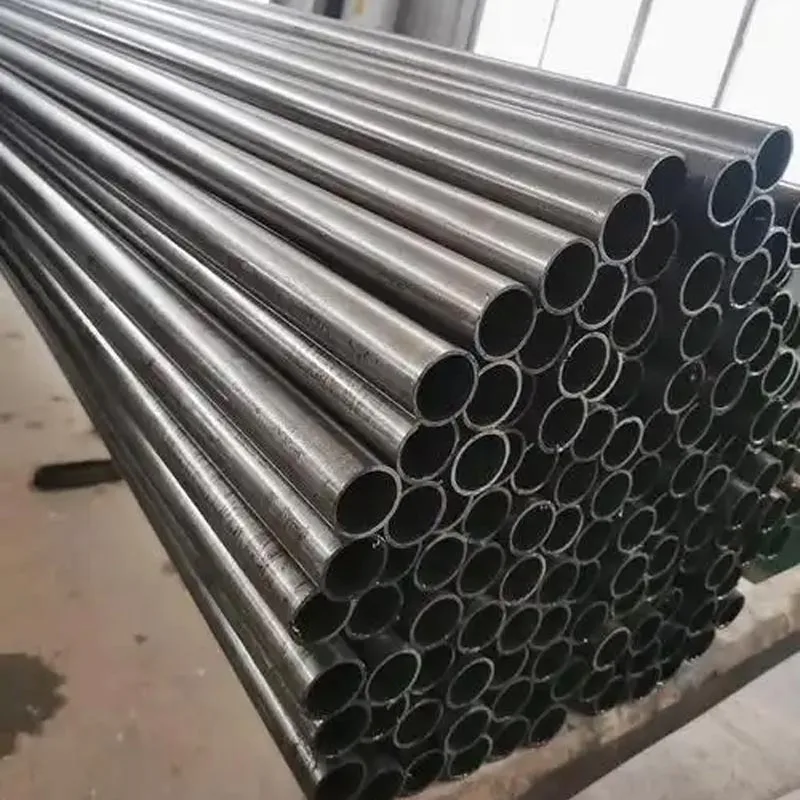

JILAIDA, pengilang profesional di China,  mengeluarkanPaip Lancar Aloi Berasaskan Nikelmenggunakan proses penyemperitan panas, mencapai kadar hasil melebihi 95% dan kehilangan kurang daripada 5%, jauh lebih baik daripada ditarik sejuk (kehilangan 15-25%) dan tiub dikimpal (yang mempunyai titik lemah dalam kimpalan membujur). Produk kami meliputi gred arus perdana seperti C276, N06625, Inconel 718, N08031, dan HC-22, menawarkan kedua-dua tiub siap (diameter luar 6-89mm, ketebalan dinding 3-9mm) dan kosong tiub tersemperit kasar (ketebalan dinding ≥9mm). Yang terakhir ini direka khusus untuk syarikat-syarikat yang bekerja dingin untuk menarik diri untuk mengurangkan kos keseluruhan. Produk kami digunakan secara meluas dalam persekitaran yang keras seperti industri kimia klor-alkali, medan minyak dan gas berasid, farmaseutikal, aeroangkasa dan kuasa nuklear.

Dua Produk Dari Satu Akhbar

Kebanyakan pengeluar menganggap paip aloi nikel sebagai satu produk: tiub siap, jeruk, diuji, dan sedia untuk dipasang. Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. menghantar produk itu setiap hari - tetapi kami juga menghantar sesuatu yang kebanyakan pesaing tidak akan: lompang tersemperit kasar, terus dari mesin penekan, dengan skala kilang utuh dan ketebalan dinding pada 9mm atau lebih tinggi. Ini ialah tiub bilet separuh siap, dan ia wujud kerana sebahagian besar pembeli kami mengendalikan peralatan lukisan sejuk atau ziarah mereka sendiri. Mereka tidak mahu tiub siap kami. Mereka mahu kekosongan kita.

Sebabnya ialah kos. Pembeli yang membeli rongga tersemperit kasar dan menariknya sejuk ke dimensi siap dalaman memperoleh dua penjimatan: langkah kerja sejuk dilakukan pada kadar buruh mereka dan bukannya kami, dan mereka mengawal nisbah pengurangan dinding akhir, yang menentukan sifat mekanikal tiub siap. Bagi pembeli di India dan Asia Tenggara di mana buruh tarik sejuk jauh lebih murah daripada kapasiti penyemperitan panas, ekonominya jelas. Beli hollow daripada pengeluar China yang mempunyai akhbar. Buat kerja sejuk sendiri.

Thepaip lancar aloi berasaskan nikelyang anda terima daripada kami sama ada siap (sedia untuk pemasangan) atau separuh siap (sedia untuk garis lukisan sejuk anda). Jadual di bawah memisahkan kedua-duanya.

Logik Kos Penyemperitan Panas untuk Aloi Nikel

Aloi berasaskan nikel adalah bahan yang mahal. Bahan suapan C276 berjalan 8 hingga 12 kali ganda harga 316L mengikut berat. Apabila kos bahan mentah sebanyak itu, kecekapan bahan bukanlah metrik yang bagus untuk dimiliki - ia adalah pemacu kos utama. Proses yang membazirkan 20 peratus bahan input pada bilet C276 membakar lebih banyak wang daripada kos buruh bagi keseluruhan pengeluaran.

Penyemperitan panas di Ji lai da mencapai hasil produk siap melebihi 95 peratus dengan kehilangan bahan di bawah 5 peratus. Nombor itu penting kerana ia dibandingkan. Laluan pengeluaran alternatif untuk Paip Lancar Aloi Berasaskan Nikel ialah:

Penusukan dan pemanjangan berputar. Proses Mannesmann tradisional. Bilet yang dipanaskan ditebuk oleh palam kon dan digulung di atas mandrel. Ia berfungsi dengan baik untuk keluli karbon dan tahan karat standard, tetapi aloi nikel bekerja keras semasa pemanjangan berputar, memerlukan pemanasan semula pertengahan dan menyebabkan kadar kecacatan permukaan yang lebih tinggi. Hasil biasanya berjalan 78 hingga 85 peratus. Jurang 10 hingga 17 mata peratusan antara 85 dan 95 peratus adalah sisa bahan tulen - dan pada harga C276, jurang itu ialah perbezaan antara sebut harga kompetitif dan yang kehilangan pesanan.

Tiub dikimpal dari jalur. Gulung jalur bentuk ke dalam tiub dan TIG-kimpal jahitan. Lebih murah setiap meter, tetapi jahitan kimpalan dalam aloi nikel adalah liabiliti metalurgi. Zon yang terjejas haba melihat pemendakan karbida dan pengasingan molibdenum, dan jahitan menjadi titik kegagalan pertama dalam perkhidmatan asid. Untuk aplikasi kritikal kakisan, tiub aloi nikel yang dikimpal bukanlah pengganti yang boleh diterima.

Tuangan emparan. Tuangkan aloi cair ke dalam acuan berputar. Menghasilkan tiub tanpa jahitan, tetapi dindingnya tebal, lubangnya kasar, dan struktur butiran as-cast adalah kasar. Pemesinan yang meluas diperlukan untuk mencapai dimensi siap, dan kehilangan bahan daripada pemesinan boleh melebihi 30 peratus. Tiub tuang emparan masuk akal untuk diameter yang sangat besar (melebihi 300mm) di mana kapasiti penekan penyemperitan tidak mencukupi. Di bawah 89mm, penyemperitan adalah unggul dalam setiap metrik.

Menempa dan membosankan. Tempa bar pepejal dan mesinkan gerek daripada pepejal. Digunakan untuk tiub dinding yang sangat tebal atau sangat pendek. Kehilangan bahan adalah melampau - selalunya 40 hingga 50 peratus daripada bilet input menjadi cip. Hanya menjimatkan apabila pembeli memerlukan kuantiti yang kecil gred luar biasa dan tidak boleh membenarkan alat penyemperitan.

Terhadap keempat-empat alternatif, penyemperitan panas memberikan jumlah kos bahan terendah bagi setiap meter siap untuk paip lancar aloi berasaskan nikel dalam julat OD 6 hingga 89mm. Harga terus kilang yang kami tawarkan mencerminkan kecekapan ini. Apabila pembeli membandingkan sebut harga kami dengan pesaing yang menggunakan proses Mannesmann pada gred yang sama, kelebihan hasil 10 hingga 17 peratus muncul sebagai harga per kilogram yang lebih rendah - bukan kerana aloi kami lebih murah, tetapi kerana kami kurang membazirkannya.

Aloi dan Apa yang Mereka Tertahan?

Paip Lancar Aloi Berasaskan Nikel berkualiti yang ditawarkan oleh di kilang JILAIDA merangkumi enam gred utama serta setara dengan standard Rusia. Setiap gred wujud kerana kakisan atau persekitaran mekanikal tertentu memusnahkan keluli tahan karat standard. Pemilihan bukan tentang aloi mana yang "lebih baik" - ia adalah tentang mod kegagalan yang mana pembeli reka bentuk.

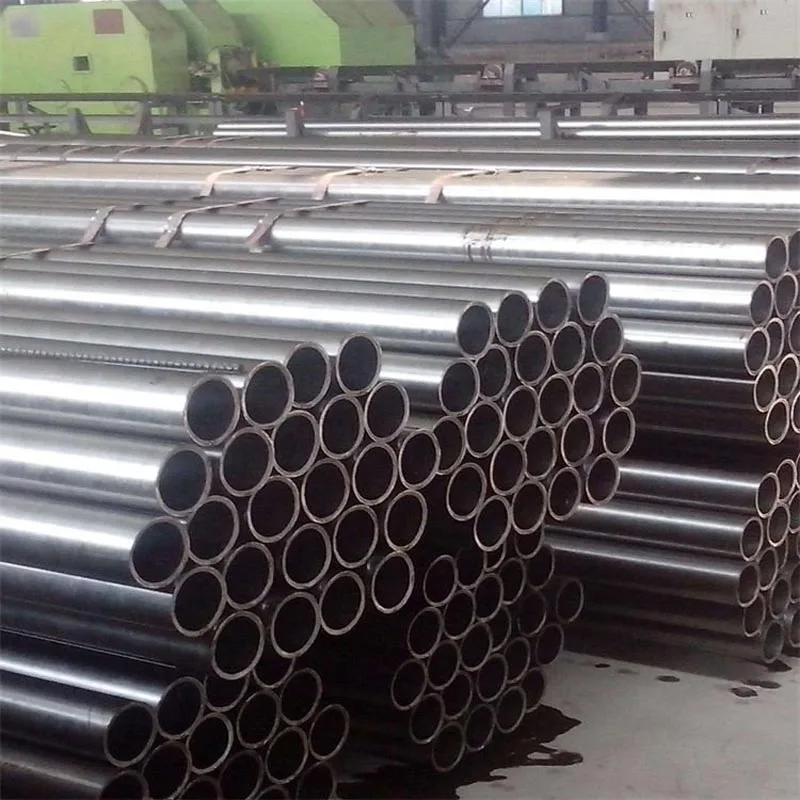

C276 (N10276). Gred batu asas. 57Ni-16Cr-16Mo-4W. Menentang asid penurun - hidroklorik, sulfurik, fosforik - dan gas klorin basah. Molibdenum 16 peratus ialah unsur aktif terhadap pitting klorida; 4 peratus tungsten menguatkan rintangan sempadan butiran. Paip lancar C276 masuk ke pengepala loji klor-alkali, saluran suntikan gas masam (mematuhi NACE MR0175), dan gegelung reaktor farmaseutikal. Pembeli hampir selalu menyatakan EN 10204 3.2 dengan saksi SGS atau BV. Siling suhu: 1100 C berselang-seli, 400 C berterusan untuk perkhidmatan kritikal kakisan.

N06625. 62Ni-22Cr-9Mo-3.5Nb.Niobium menstabilkan matriks terhadap pemekaan tanpa bergantung pada karbon rendah, yang bermaksud 625 boleh menahan kekuatan pada suhu di mana C276 akan menjadi lembut. Digunakan dalam pelapik pembakar turbin gas, saluran aeroangkasa, dan tiub penukar haba nuklear. Dalam bentuk paip lancar, 625 menyediakan paip air laut pada platform luar pesisir di mana ketahanannya terhadap kakisan celah dalam air laut bertakung melebihi 316L mengikut urutan magnitud. Siling suhu: 815 C berterusan.

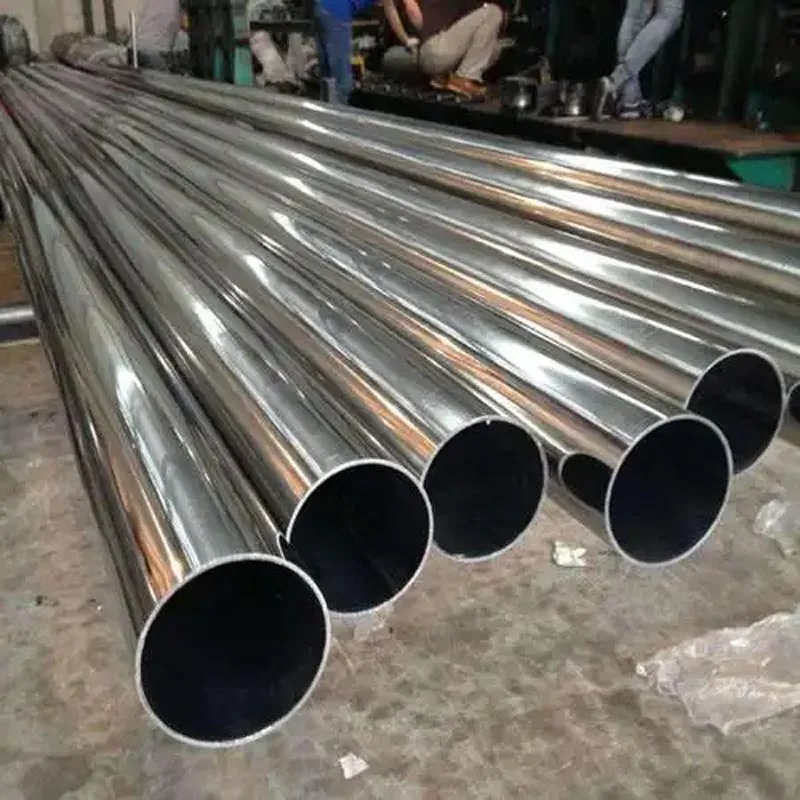

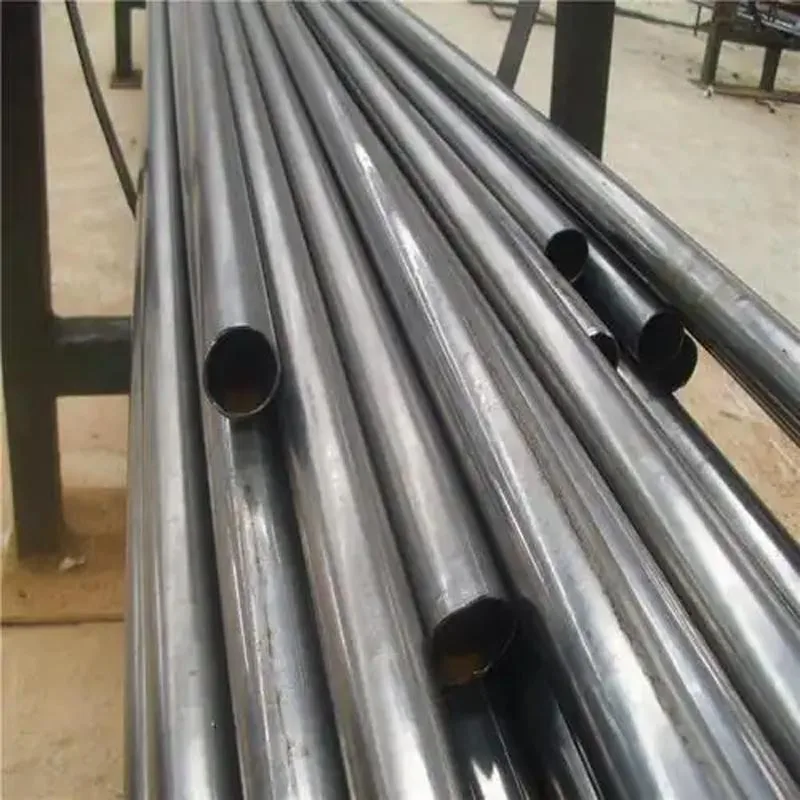

Inconel 718 (N07718) / GH4169. 53Ni-19Cr-3Mo-5Nb-1Ti-0.6Al.Kerpasan dikeraskan kepada hasil 1050 MPa. Ini bukan gred tahan kakisan - ia adalah gred struktur yang juga berlaku untuk menentang pengoksidaan. Paip lancar dalam 718 masuk ke dalam sistem pendorong kriogenik, perkakas lubang bawah untuk telaga suhu tinggi bertekanan tinggi dan cangkerang bejana tekanan untuk aplikasi pertahanan. Pembeli menentukan keadaan pengerasan usia (dirawat dengan larutan untuk membentuk, berumur untuk perkhidmatan). Siling suhu: 700 C berterusan.

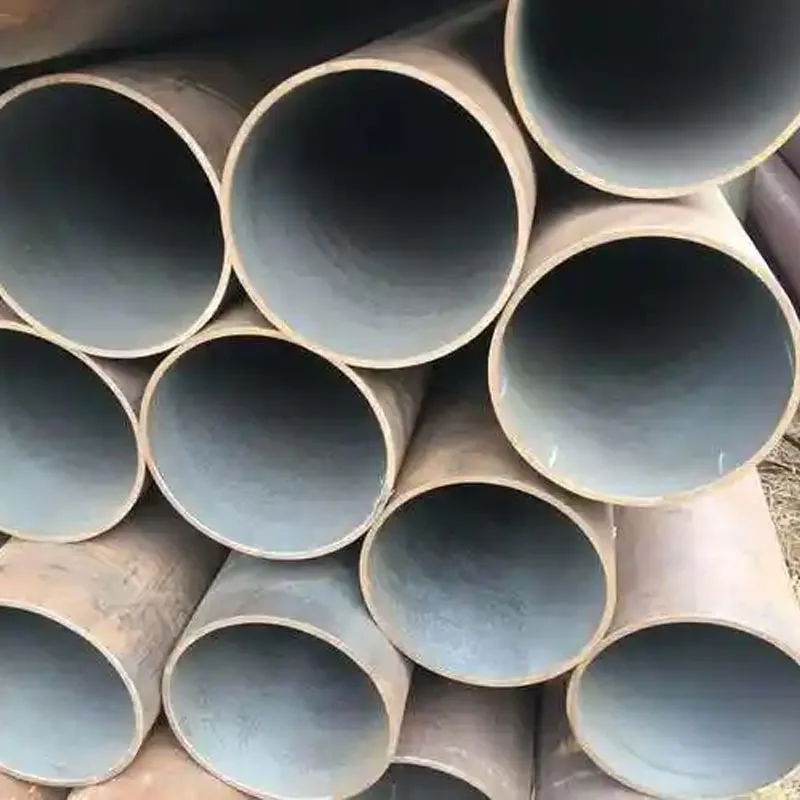

N08031. 31Ni-27Cr-6.5Mo-1.4Cu.Merapatkan jurang antara 316L dan C276 pada kos dan prestasi. Molibdenum 6.5 peratus memberikannya rintangan pitting menghampiri C276 dalam perkhidmatan klorida sederhana, pada kira-kira 60 peratus daripada kos. Digunakan dalam paip penyahsulfuran gas serombong, tiub penghadam pulpa dan kertas, dan saluran proses asid campuran di mana 316L gagal dalam beberapa bulan tetapi C276 penuh terlalu ditentukan. Siling suhu: 340 C.

HC-22 (N06022). 56Ni-22Cr-13Mo-3W.Lebih unggul daripada C276 dalam persekitaran asid pengoksidaan di mana filem pasif C276 terurai. Kromium yang lebih tinggi (22 peratus vs 16) mengalihkan mod kakisan daripada rintangan asid mengurangkan kepada rintangan asid spektrum luas. Paip lancar HC-22 muncul dalam sistem pengoksidaan air superkritikal, bahagian pelindapkejutan insinerator sisa berbahaya, dan paip bersih di tempat farmaseutikal di mana agen pengoksidaan dan pengurangan campuran berkitar melalui talian yang sama. Siling suhu: 1100 C sekejap-sekejap.

Gred standard Rusia. Х20Н25 dan 03Х20Н25 memberi perkhidmatan kepada pembeli pasaran CIS - Rusia, Kazakhstan, Uzbekistan - yang memerlukan julat kimia GOST dan dokumentasi yang mematuhi GOST. Gred ini lebih kurang setara dengan Aloi 825 (N08825): 20Cr-25Ni austenit nikel tinggi. Varian rendah karbon (03Х20Н25, C <= 0.03 peratus) menghalang pemekaan dalam profil yang akan melihat kimpalan atau kitaran haba. Kami mengeluarkan MTC dwi-standard (GOST + UNS) apabila diminta.

Dari Kasar hingga Selesai: Perkara yang Perlu Diketahui Pembeli Lukisan Sejuk

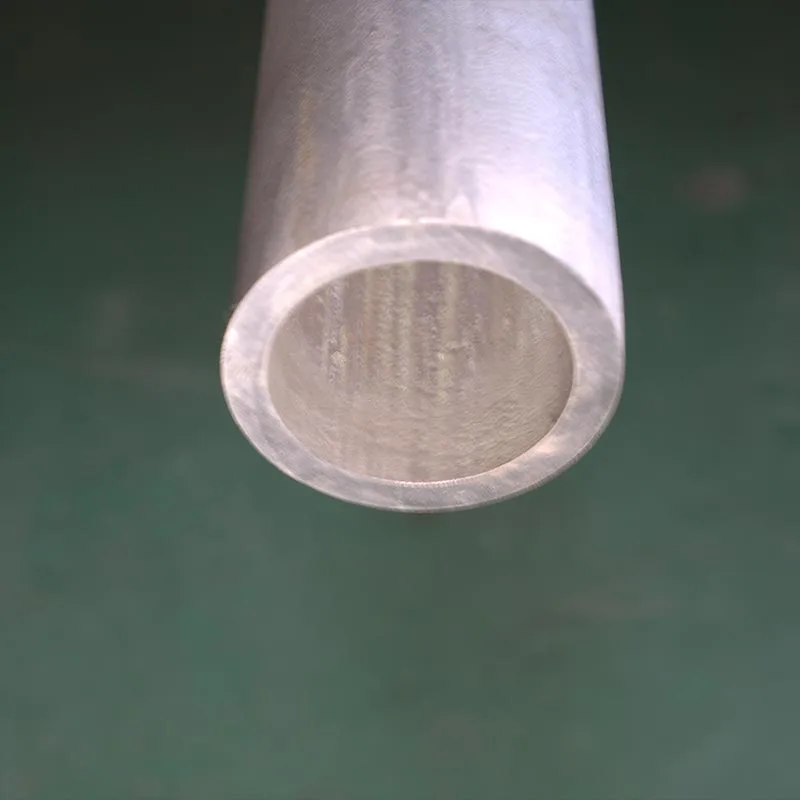

Seorang pembeli yang membeli tiub kasar separuh siap daripada kami sedang membeli stok permulaan untuk lukisan sejuk atau operasi ziarah mereka sendiri. Tiub kasar tiba pada ketebalan dinding 9mm atau lebih tinggi, 3000 hingga 3500mm panjang, permukaan yang tersemperit. Tugas pembeli adalah untuk mengurangkan dinding dan OD kepada dimensi siap melalui kerja sejuk - biasanya 40 hingga 70 peratus pengurangan jumlah.

Apa yang menjadikan tiub kasar kami sesuai untuk lukisan sejuk ialah struktur butiran tersemperit. Penyemperitan panas menghasilkan butiran halus, seragam, terhablur semula yang sejuk menarik dengan bersih tanpa koyak. Tiub kasar dari kilang tindik Mannesmann mempunyai butiran yang kurang seragam (proses pemanjangan berputar menghasilkan variasi butiran arah di sekeliling lilitan), yang boleh menyebabkan pengurangan dinding yang tidak rata semasa lukisan sejuk dan kadar penolakan yang lebih tinggi pada penghujung pembeli. Tiub kasar tersemperit kami menarik lurus dan berkurangan sama rata.

Bagi pembeli yang bercadang untuk melukis tiub kasar kami, berikut ialah perkara yang kami cadangkan untuk dinyatakan dalam RFQ:

Keadaan pemeriksaan. Tiub kasar hendaklah diuji secara ultrasonik setiap ASTM E213 sebelum lukisan sejuk. Sebarang ketakselanjaran dalaman dalam tiub kasar akan merambat dan membesar semasa pengurangan sejuk. Kami melakukan UT pada tiub kasar apabila diminta, dan kami menandai mana-mana tiub yang menunjukkan petunjuk dan bukannya menghantarnya dan membenarkan pembeli menemui kecacatan selepas lukisan.

Sipi dinding. Proses penyemperitan kami mengekalkan kesipian dinding di bawah 5 peratus. Ini penting kerana lukisan sejuk tidak membetulkan kesipian - ia mengekalkannya. Jika tiub kasar mempunyai 10 peratus kesipian, tiub siap akan mempunyai 10 peratus kesipian. Membeli daripada pengilang yang mengawal kesipian pada peringkat penyemperitan menyelamatkan pembeli daripada cuba memperbaikinya pada peringkat lukisan (yang hampir mustahil).

Tamat persediaan untuk melukis. Tiub kasar memerlukan hujung yang bergoyang atau runcing untuk menyuap melalui acuan lukisan. Kami boleh menyediakan hujung swaged sebagai perkhidmatan nilai tambah, atau pembeli boleh swage secara dalaman. Nyatakan pilihan anda dalam RFQ.

Pengesahan kimia. MTC yang bergerak dengan tiub kasar adalah satu-satunya rekod kimia yang pembeli akan miliki. Untuk C276 dan HC-22, kami mengesyorkan agar anda menetapkan pemeriksaan PMI (pengenalan bahan positif) di kemudahan kami sebelum penghantaran, kerana ralat kimia ditemui selepas lukisan sejuk bermakna keseluruhan lot pengeluaran yang dilukis adalah sekerap.
