Pengeluar Tiub Lancar Keluli Tahan Karat Berbentuk Khas Terkemuka
Sebagai pengilang profesional di China,JILAIDAingin memberikan anda kualiti yang tinggi Tiub Lancar Keluli Tahan Karat Berbentuk Khas, yang dihasilkan melalui proses penyemperitan panas yang sama seperti paip lancar bulat, tetapi dengan geometri die dan mandrel yang membentuk keratan rentas bukan bulat dalam satu laluan. Logam mengalir secara plastis ke dalam celah berbentuk, mengambil segi empat sama, segi empat tepat, heksagon, elips, profil L, profil T, atau geometri tersuai sepenuhnya. Kerana keseluruhan keratan rentas terbentuk dalam satu lejang mampatan, dinding adalah berterusan - tiada kimpalan, tiada jahitan, tiada sambungan untuk melemahkan atau memeriksa.
Mengapa Tiub Tidak Selalu Bulat
Paip bulat adalah lalai kerana bulatan ialah bentuk yang paling berkesan menahan tekanan dalaman. Tetapi tidak setiap tiub membawa tekanan. Sesetengahnya membawa bahan penyejuk merentasi rak pelayan. Sesetengahnya berfungsi sebagai ahli struktur di mana permukaan pelekap rata penting. Sesetengah menggantikan komponen yang dimesin di mana keratan rentas mesti sepadan dengan perumah atau saluran aliran. Dalam setiap kes ini, pembeli tidak memerlukan tiub bulat - mereka memerlukan bentuk, dan mereka memerlukannya dengan lancar kerana jahitan kimpalan pada profil bukan bulat adalah lebih sukar untuk diperiksa dan lebih berkemungkinan gagal daripada pada paip bulat.
JILAIDA mengendalikan alat penyemperitan untuk profil standard dan tersuai dalam gred austenit 304, 316, 310S, 2205 dan nikel tinggi. Hubungan langsung kilang di sini lebih penting daripada untuk paip bulat, kerana profil tersuai selalunya memerlukan fabrikasi acuan baharu - dan pembeli perlu bercakap dengan orang yang benar-benar mereka bentuk dan mesin acuan, bukan syarikat perdagangan yang menyampaikan mesej.
Bentuk dan Dari Mana Ia Datang
Jadual di bawah bukanlah katalog semua yang pernah kami hasilkan. Ia ialah peta keluarga profil yang berulang dalam jadual pengeluaran kami, yang dianjurkan oleh logik aplikasi yang memacu setiap bentuk.
|
Profil |
Gred Biasa |
Konfigurasi Dinding |
Apa yang Dicapai oleh Bentuk |
|
Segi empat (dinding sama) |
304, 316, 2205 |
3-8 mm semua sisi |
Seni bina, struktur, rangka peralatan |
|
Segi empat tepat (dinding yang sama) |
304, 316 |
3-6 mm |
Dulang kabel, saluran, kain kafan penukar haba |
|
Segi empat (dinding tidak sama) |
304, 316 |
3.3 mm x 3 sisi + tapak 13 mm |
Penyejukan cecair pusat data AI - plat sejuk terus ke cip |
|
Heksagon |
316, 2205 |
4-8 mm |
Stok pengikat, tempat penderia, pengedap berputar |
|
elips |
304, 316 |
2-5 mm |
Talian bendalir berprofil rendah, penghalaan gas perubatan |
|
L-profil |
316L, 2205 |
4-10 mm |
Tetulang sudut, pendakap, penggantian sudut struktur |
|
T-profil |
304, 316 |
4-8 mm |
Pembahagian, pembahagi, rel sokongan dalam bahagian dalam tangki |
|
Tersuai (untuk melukis) |
Mana-mana gred yang boleh diekstrusi |
Mengikut spesifikasi |
Geometri yang ditentukan pembeli untuk peralatan proprietari |
Profil segi empat sama dinding dan segi empat tepat adalah yang paling mudah - jurang cetakan adalah seragam di sekeliling perimeter, dan logam mengalir secara simetri. Profil dinding yang tidak sama adalah lebih menuntut. Apabila satu dinding jauh lebih tebal daripada yang lain - tapak 13mm berbanding sisi 3.3mm dalam tiub penyejuk AI - logam mesti mengisi rongga yang lebih dalam pada satu sisi sambil mengekalkan dinding yang lebih nipis di tempat lain. Ini memerlukan reka bentuk cetakan yang teliti dan pengagihan suhu prapanas untuk mengelakkan pengisian atau koyak yang tidak lengkap pada peralihan dinding nipis.
Aplikasi Penyejukan Pusat Data AI
Permintaan untuktiub lancar keluli tahan karat berbentuk khaswatak berubah pada tahun 2023. Sebelum itu, profil tersuai adalah pesanan khusus untuk pengeluar peralatan - perumah pam di sini, pendakap sensor di sana. Kemudian AI berlaku.
Kelompok latihan AI moden menarik 130 hingga 250 kW setiap rak, dan ketumpatan kuasa semakin meningkat. Penyejukan udara tidak dapat bersaing. Penyejukan cecair tidak lagi menjadi pilihan - ia adalah satu-satunya strategi pengurusan haba yang berskala ke kampus AI berskala gigawatt. Tiub penghantaran penyejuk yang mengalir dari CDU (unit pengedaran penyejuk) ke plat sejuk pada setiap GPU mestilah bebas bocor, tahan kakisan dan tepat dari segi geometri. Kebocoran di dalam rak pelayan yang penuh dengan GPU bukanlah acara penyelenggaraan - ia adalah kerugian modal.
Di sinilah tiub segi empat sama dinding tidak sama masuk. Plat sejuk yang terletak terus pada cetakan GPU memerlukan tapak yang rata dan tebal untuk sentuhan terma dan dinding sisi nipis untuk pengoptimuman berat dan aliran. Profil pengeluaran standard kami untuk aplikasi ini ialah 3.3mm pada tiga sisi dan 13mm pada asas, tersemperit dalam 304 atau 316 lancar. Pangkalan tebal menyediakan jisim haba dan permukaan pelekap; sisi nipis mengurangkan berat badan dan membenarkan tiub untuk diapit ke dalam struktur rak. Setara yang dikimpal akan mempunyai jahitan di sepanjang tapak - tepat di mana sentuhan haba berlaku dan tepat di mana kebocoran akan menjadi bencana.
Untuk pancarongga pengedaran CDU-ke-rak, kami membekalkan tiub lancar segi empat tepat di 304 dan 316 yang mengalirkan penyejuk melalui lorong rak. Ini adalah profil yang lebih besar, biasanya 50mm x 25mm dengan dinding 3mm, membawa air sejuk atau campuran glikol pada 0.3 hingga 0.8 bar. Pembinaan lancar menghapuskan risiko jahitan jahitan di bawah getaran jangka panjang daripada berbasikal pam.
Untuk penggunaan skala besar, pembeli biasanya EPC pusat data atau penyepadu sistem penyejukan cecair, bukan pengilang pelayan. Mereka menentukan geometri profil, gred, kekasaran permukaan dalaman (Ra di bawah 1.6 mikrometer untuk kebersihan penyejuk), dan panjang. RFQ selalunya menyertakan lukisan dengan toleransi tambah atau tolak 0.1mm pada dimensi kritikal. Pengilang China Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. menghasilkan kepada lukisan dan menghantar laporan pemeriksaan dimensi yang memetakan setiap dimensi yang ditentukan.
Aplikasi Lain Yang Mendorong Profil Tersuai
Di luar penyejukan AI, tiub lancar keluli tahan karat berbentuk khas berfungsi untuk aplikasi di mana keratan rentas mesti melakukan kerja mekanikal, bukan hanya mengandungi bendalir:
Tiub heksagon untuk aplikasi pengikat dan sensor. Enam permukaan rata menyediakan flat yang merenggut atau satah pelekap. Dalam 316 dan 2205, tiub hex dimesin ke dalam kacang gandingan dan perumahan penderia untuk perkhidmatan luar pesisir dan kimia. Pembinaan lancar bermakna gerek adalah sepusat dengan profil hex - tiub yang dikimpal akan mempunyai jahitan kimpalan asimetri yang mengganggu geometri gerek.
Tiub elips untuk penghalaan berprofil rendah. Apabila garis bendalir mesti melalui jurang sempit antara dua komponen, tiub elips membawa kawasan aliran yang sama seperti tiub bulat berdiameter lebih kecil tetapi sesuai dengan ketinggian profil yang lebih rendah. Digunakan dalam manifold gas perubatan, penghalaan saluran aeroangkasa, dan berkas penukar haba padat.
Profil L dan T untuk penggantian struktur. Daripada mengimpal besi sudut atau T-bar ke permukaan paip, pembeli menentukan profil L atau T tersemperit dalam satu bahagian. Peralihan lancar antara dua kaki menghilangkan kepekatan tegasan pada jejari akar sambungan yang dikimpal. Profil ini muncul dalam bahagian dalam tangki, penyekat kapal tekanan, dan sokongan seni bina di mana pemeriksaan kimpalan tidak praktikal.
Segi empat dan segi empat tepat untuk kegunaan seni bina dan struktur. Pembingkaian peralatan, sokongan penghantar, pengurusan kabel. Dalam 304, ini adalah profil komoditi - tetapi tiub persegi lancar dalam 2205 atau 310S berfungsi untuk aplikasi struktur tekanan tinggi atau suhu tinggi di mana jahitan yang dikimpal akan menjadi titik permulaan keletihan.
- View as
Paip Penyejuk Cecair Pusat Data
Paip Penyejuk Cecair Pusat Data kilang JILAIDA bukanlah satu SKU — lima seni bina penyejukan cecair dijalankan di pusat data pengeluaran hari ini, dan setiap satu meletakkan permintaan yang berbeza pada tiub. Gelung plat sejuk membawa air ternyahion atau glikol cair dari manifold aras rak ke plat sejuk tembaga pada pakej CPU dan GPU. Rendaman fasa tunggal menenggelamkan pelayan dalam cecair dielektrik; tiub ialah gelung sekunder yang menarik haba melalui penukar haba sisi rak.

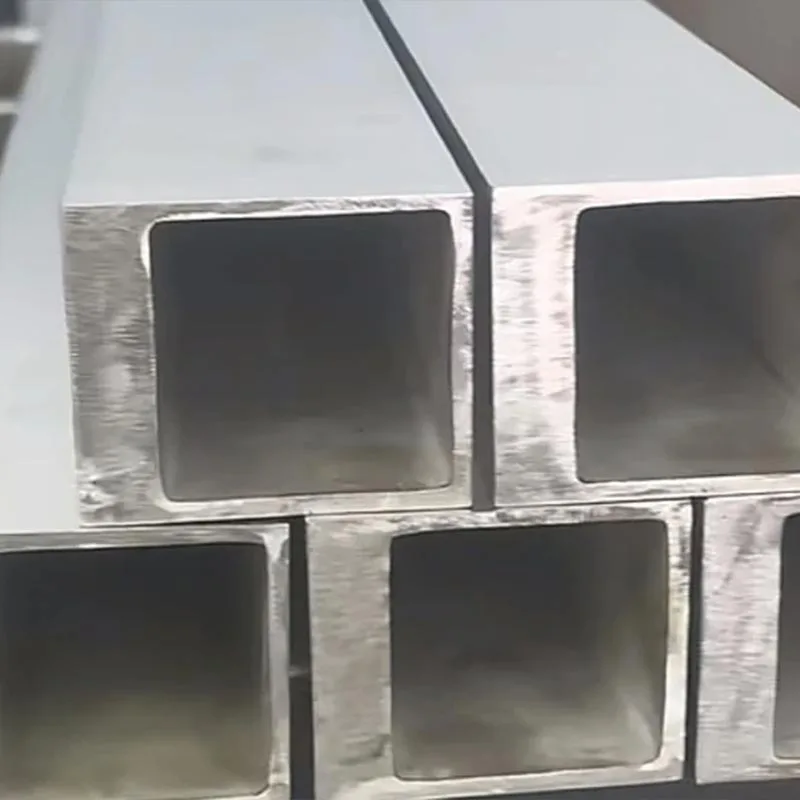

Paip Tersemperit Persegi Keluli Tahan Karat
Ji lai da ialah pengilang profesional China bagi paip tersemperit persegi keluli tahan karat, menyediakan tiub persegi penyemperit panas yang lancar dengan integriti tekanan unggul, prestasi terma dan keratan rentas tersuai. Tidak seperti tiub persegi yang dikimpal, paip ini terbentuk daripada satu bilet tanpa jahitan kimpalan atau sudut yang lemah, memastikan kekuatan yang lebih tinggi, rintangan kakisan yang lebih baik, dan kestabilan dimensi yang sangat baik. Tersedia dalam 304, 316, 310, 310S, 316L dan gred keluli tahan karat austenit yang lain, kilang kami menawarkan penyelesaian tersuai, dokumentasi MTC dan bekalan borong terus untuk pembeli industri global.

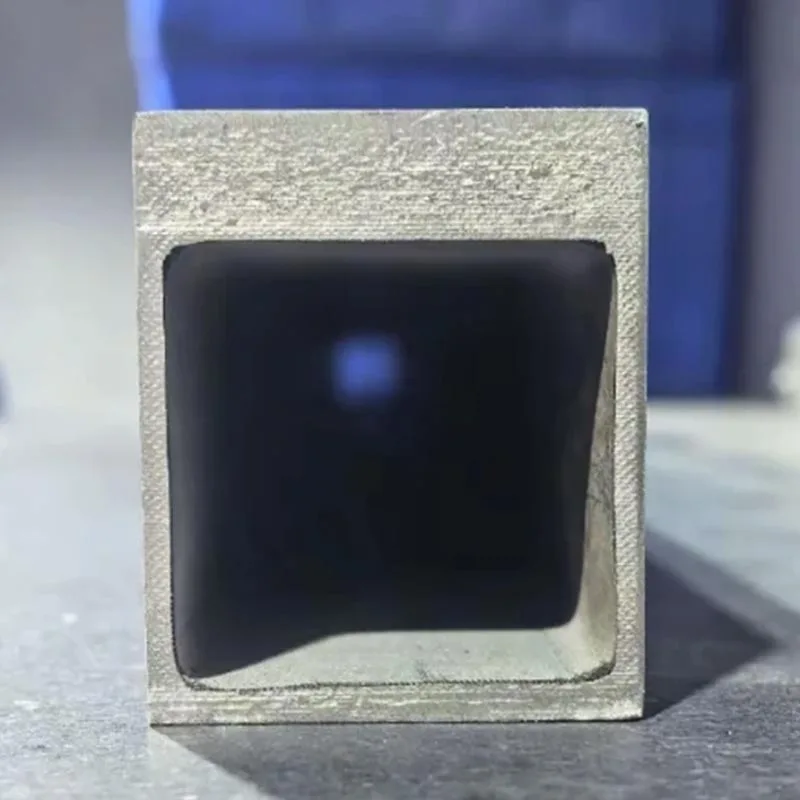

316 Paip Square Tersemperit
Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. mengeluarkan paip persegi 316 tersemperit menggunakan teknologi penyemperitan panas, memberikan struktur satu keping yang lancar tanpa jahitan kimpalan. Keluli tahan karat 316 mengandungi 2–3% molibdenum, memberikannya ketahanan yang lebih baik terhadap kakisan pitting dan celah daripada alternatif gred 304. Paip persegi 316 tersemperit dari Ji lai da sangat sesuai untuk pendedahan air masin, pemprosesan kimia dan sebarang persekitaran yang membimbangkan kakisan akibat klorida — semuanya pada titik harga yang jauh lebih rendah daripada paip persegi aloi berasaskan nikel.
304 Paip Square Tersemperit
304 ialah keluli tahan karat yang paling banyak digunakan di dunia — dan untuk alasan yang baik. Ia memberikan rintangan kakisan pepejal, kebolehbentukan yang baik, dan kekuatan mekanikal yang boleh dipercayai pada kos bahan terendah dalam keluarga tahan karat. Paip persegi tersemperit 304 daripada Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. mengambil kelebihan yang sama dan membentuknya menjadi profil persegi lancar melalui penyemperitan panas, memberikan anda tiub sekeping tanpa jahitan kimpalan pada harga yang aloi nikel dan juga 316 tidak boleh sentuh. Jika projek anda tidak menghadapi klorida atau suhu yang melampau, 304 hampir selalu merupakan pilihan ekonomi yang paling bijak.

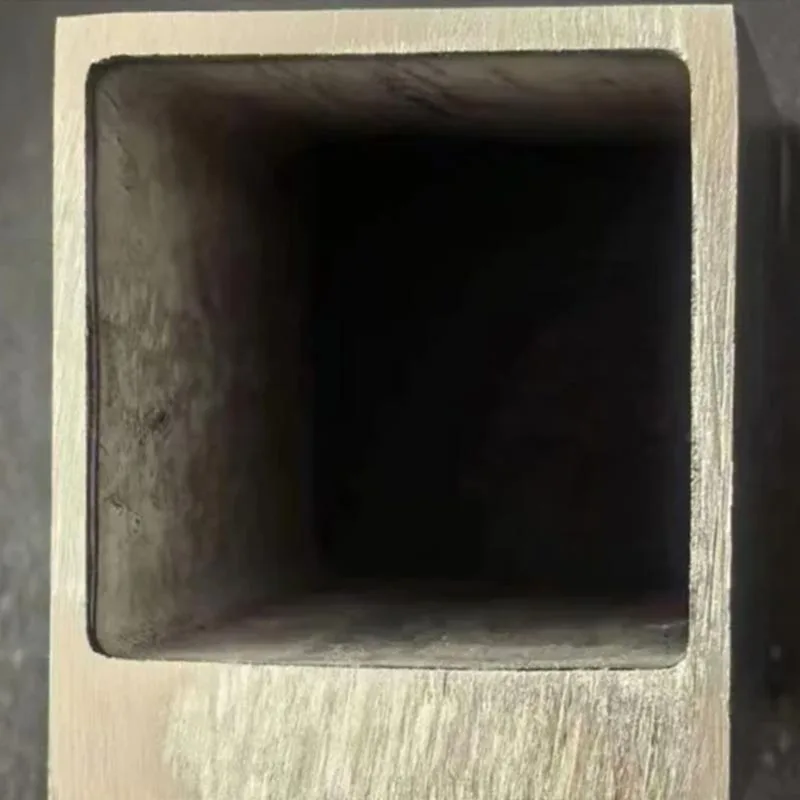

Paip Penyejuk Cecair AI
Paip penyejuk cecair AI ialah profil berbentuk lancar tersemperit panas yang direka untuk membawa penyejuk terus terhadap komponen penjana haba di dalam rak latihan AI — di mana satu kabinet boleh menarik 100 kW dan penyejukan udara tidak lagi dapat mengeluarkan ketumpatan haba itu pada kuasa kipas atau tahap akustik yang boleh diterima. Paip ini mempunyai keratan rentas dinding yang tidak sama: 3.3 mm pada tiga sisi dan 13 mm pada muka penyebar haba, meminimumkan panjang laluan haba di tempat yang paling penting.
Bagaimana Reka Bentuk Die Berfungsi dan Mengapa Ia Mempengaruhi Petikan Anda?
Apabila pembeli menghantar lukisan untuk profil tersuai, soalan pertama bukan "bolehkah kami membuatnya." Soalan pertama ialah "bolehkah aliran logam mengisi bentuk ini dalam satu laluan." Logam mengalir di bawah mampatan di sepanjang laluan rintangan paling sedikit. Rongga yang dalam dan sempit dalam acuan - dinding asas 13mm tiub penyejuk AI, sebagai contoh - mengisi terakhir dan mengisi paling perlahan. Jika suhu prapanas tidak seragam merentasi bilet, bahagian yang lebih sejuk akan menahan aliran dan tiub akan keluar dengan isian yang tidak lengkap pada dinding tebal.
Kami menangani ini melalui reka bentuk cetakan: geometri rongga termasuk tirus dan jejari peralihan yang memandu aliran logam. Sistem pemanasan aruhan mengekalkan bilet pada suhu penempaan dalam tambah atau tolak 15 darjah. Dan kelajuan tekan ditentukur mengikut keperluan isian profil - lebih perlahan untuk rongga dalam, lebih cepat untuk bentuk cetek dan simetri.
Untuk profil standard (segi empat sama, segi empat tepat, heksagon), kami mempunyai alatan sedia ada dan boleh memetik dengan segera. Untuk profil tersuai, fabrikasi acuan baharu mengambil masa 15 hingga 20 hari bekerja. Kos die dilunaskan ke dalam harga per meter untuk pesanan pengeluaran melebihi 500 meter; untuk pesanan yang lebih kecil, caj perkakas sekali dikenakan. Inilah sebabnya kami meminta jumlah kuantiti dalam RFQ - ia menentukan sama ada kos die tersebar merentasi pesanan atau dicaj secara berasingan.
Dimensi dan Toleransi
|
Parameter |
Profil Standard |
Profil Tersuai |
|
Keratan Rentas |
10 x 10 mm hingga 80 x 80 mm |
Setiap lukisan pembeli |
|
Ketebalan Dinding |
2 hingga 10 mm |
2 hingga 13 mm (dinding tidak sama rata tersedia) |
|
Panjang |
3000 hingga 6000 mm |
3000 hingga 6000 mm |
|
Toleransi Keratan Rentas |
+/- 0.3 mm |
+/- 0.1 mm (ketepatan), +/- 0.3 mm (standard) |
|
Toleransi Dinding |
+/- 10% |
+/- 8% (ketepatan), +/- 12% (standard) |
|
Kelurusan |
<= 2 mm setiap meter |
<= 1.5 mm setiap meter (ketepatan) |
|
Permukaan |
Jeruk, digilap, atau anil terang |
Mengikut spesifikasi |
|
Jejari Sudut |
1 hingga 3 mm (standard) |
Setiap lukisan |
Toleransi ketepatan ditentukan oleh pembeli yang memerlukan tiub untuk dimuatkan ke dalam perumahan bermesin atau mengawan dengan komponen lain tanpa jurang. Lebih ketat toleransi, lebih perlahan kadar pengeluaran dan lebih tinggi kos per meter. Untuk kebanyakan aplikasi struktur dan seni bina, toleransi standard adalah mencukupi.
Bahan dan Strategi Kakisan
Pemilihan gred untuk tiub lancar keluli tahan karat berbentuk khas mengikut logik yang sama seperti paip bulat, tetapi dengan pertimbangan tambahan: aplikasi mungkin memerlukan bentuk untuk menjadi ahli struktur, bukan hanya pembawa bendalir. Dalam kes itu, sifat mekanikal sama pentingnya dengan rintangan kakisan.
304. Tujuan am. Tiub persegi seni bina, pembingkaian peralatan, struktur tidak menghakis. Kos terendah.
316 dan 316L. Persekitaran yang mengandungi klorida. Peralatan marin, struktur pantai, tiub penyejuk AI di mana penyejuk mengandungi glikol atau air garam terhalang. 316L ditentukan apabila profil akan dikimpal ke dalam pemasangan yang lebih besar.
310S. Struktur suhu tinggi. Rangka relau, penyokong tanur, lekapan rawatan haba. Kimia 25Cr-20Ni memegang rintangan pengoksidaan hingga 1150 C.
2205 dupleks. Apabila profil mesti membawa beban mekanikal dalam persekitaran klorida. Hasil pada 450 MPa bermakna bahagian boleh menjadi lebih nipis daripada 316L untuk kapasiti struktur yang sama. Digunakan dalam anggota struktur platform luar pesisir dan dalaman loji penyahgaraman.
Austenit nikel tinggi (Х20Н25 / 03Х20Н25). Profil untuk peralatan kimia pasaran CIS di mana rintangan asid sederhana diperlukan pada kos yang lebih rendah daripada aloi nikel. Varian rendah karbon menghalang pemekaan dalam profil yang akan dikimpal hiliran.
Pemeriksaan dan Dokumentasi
Setiap penghantaran tiub lancar keluli tahan karat berbentuk khas daripada Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. membawa standard EN 10204 3.1 MTC, dengan 3.2 tersedia atas permintaan. Pakej dokumentasi termasuk:
• Sijil Ujian Bahan (EN 10204 3.1 atau 3.2)
• Laporan analisis kimia (imbasan unsur penuh)
• Laporan ujian mekanikal (tegangan, hasil, pemanjangan, kekerasan)
• Laporan pemeriksaan dimensi (keratan rentas, ketebalan dinding, panjang, kelurusan, jejari sudut)
• Rekod pemeriksaan visual dan permukaan
• Ujian tambahan jika dinyatakan: PMI, ultrasonik, hidrostatik
Untuk aplikasi pusat data AI, pembeli kerap meminta laporan peta dimensi tambahan yang membandingkan setiap dimensi lukisan yang ditentukan dengan nilai yang diukur pada tiub sampel daripada larian pengeluaran. Kami menghasilkan laporan ini tanpa kos tambahan apabila pembeli menyediakan lukisan dengan serlahan ciri toleransi. ISO 9001 mengawal sistem kualiti. Pemeriksaan SGS, BV dan TUV tersedia.
Proses Pesanan
Hantar RFQ dengan yang berikut:
1. Geometri profil. Untuk bentuk piawai (segi empat sama, segi empat tepat, heksagon), nyatakan dimensi. Untuk profil tersuai, lampirkan lukisan dengan toleransi dan jejari sudut.
2. Gred dan standard. UNS atau setaraf dengan standard kebangsaan. Nyatakan sama ada pensijilan dwi-standard diperlukan.
3. Konfigurasi dinding. Dinding yang sama (nyatakan ketebalan) atau dinding yang tidak sama (nyatakan setiap dinding). Untuk dinding yang tidak sama rata, nyatakan dinding mana yang tebal dan arah mana ia menghadap.
4. Panjang dan kuantiti. Jumlah meter atau bilangan keping. Untuk profil tersuai yang memerlukan perkakas baharu, pesanan minimum ialah 300 kg atau 200 meter, yang mana lebih besar.
5. Kemasan permukaan. Acar (standard), digilap (nyatakan Ra), atau anil terang.
6. Dokumentasi. EN 10204 3.1 atau 3.2. Senaraikan ujian tambahan. Untuk aplikasi penyejukan AI, nyatakan sama ada laporan peta dimensi diperlukan.
7. Syarat penghantaran. FOB Shanghai, CIF ke pelabuhan anda, atau DDP ke kemudahan anda. Pembeli Timur Tengah dan India biasanya lebih suka CIF; Pembeli Asia Tenggara sering mencalonkan penghantar mereka sendiri untuk FOB.
Soalan Lazim
Bolehkah anda menghasilkan profil yang tidak disenaraikan dalam jadual?
ya. Jadual meliputi profil berulang. Kami telah menghasilkan saluran U, tiub berbentuk D, profil berbilang sel dan profil dengan rusuk dalaman. Hantar lukisan dan kami akan menilai sama ada geometri boleh diekstrusi - kekangan utama ialah sama ada logam boleh mengisi semua rongga dalam acuan dalam satu laluan tanpa koyak.
Apakah masa utama untuk profil tersuai?
Perkakas sedia ada (persegi standard, segi empat tepat, heksagon): 3 hingga 4 minggu. Fabrikasi die baru: tambah 15 hingga 20 hari bekerja. Selepas pengeluaran pertama dijalankan, pesanan berikutnya menggunakan die yang sama dan masa pendahuluan jatuh ke julat standard. Kami mengekalkan alatan untuk pesanan berulang tanpa kos penyimpanan.
Bolehkah anda menghasilkan profil dinding yang tidak sama rata dalam gred selain 304 dan 316?
Ya, tetapi tetingkap boleh palsu lebih ketat untuk 2205 dan 310S. Isi rongga dalam pada dinding tebal memerlukan daya tekan yang lebih tinggi dan kelajuan yang lebih perlahan, dan gred aloi tinggi menahan aliran dengan lebih kuat. Kami akan mengesahkan kebolehlaksanaan setiap lukisan. Profil tersuai Inconel 718 dan C276 boleh dilakukan tetapi memerlukan penjadualan kempen khusus dan masa petunjuk yang lebih lama.
